Kabelski uvodi Sistem kabelskih uvodov HSI150/HSI90Vgradni deli

Enojna uvodnica

za betoniranje

HSI90 K/X

Na seznam

Tlačna zatesnitev na beton z nalitim 3-robnim tesnilom

Za enostransko plino- in vodotesno priključitev sistemskih pokrovov za kable ter kabelske zaščitne cevi za veliko prilagodljivost pri poznejši uporabi.

Dejstva

Prednosti:

Možnost priključitve na sistemsko zatesnitev (na primer priključek za kabelsko zaščitno cev ali tesnilo za kabel)
Sestavljanje paketov na kraju samem z natičnim sistemom z okvirjem

Obseg dobave:

Tlačno zatesnjen slepi pokrov

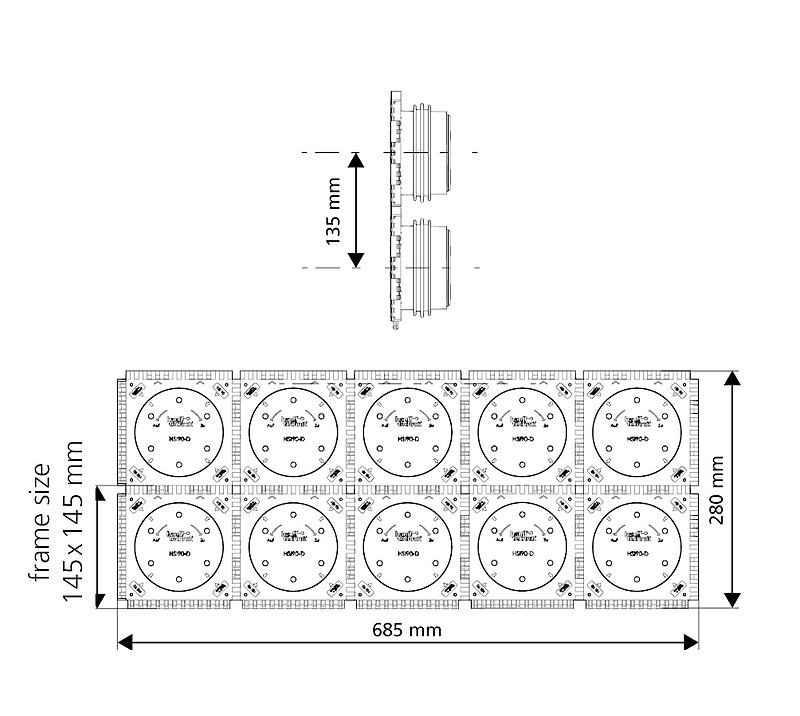

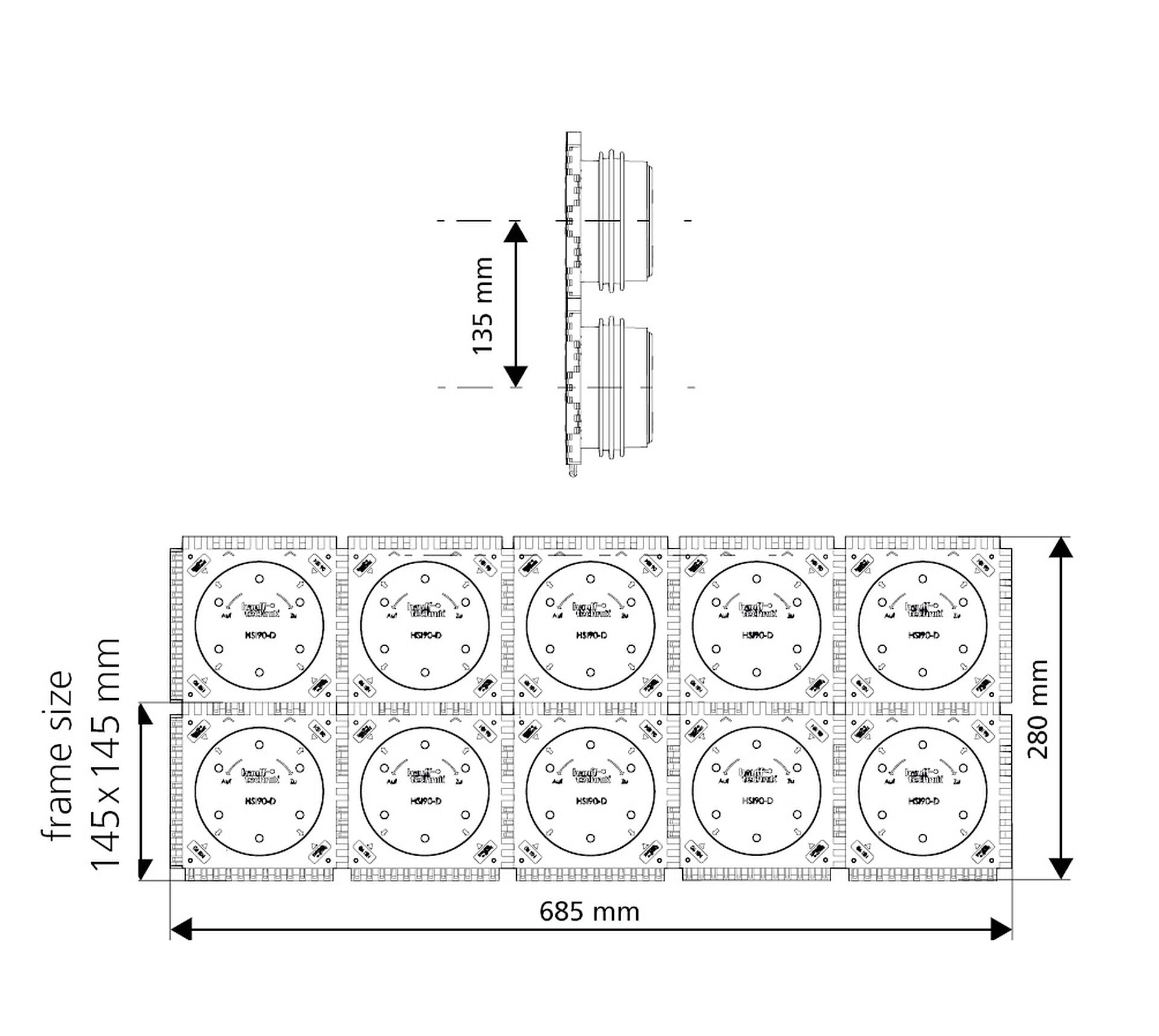

Mere:

Mere okvirja: 145 x 145 mm (na uvodnico)
Razdalja med osmi: 135 mm
Najmanjša dovoljena debelina stene: 70 mm

Področje uporabe:

Vodotesni beton – razred obremenitve 1 in 2

Material:

Uvodnica: ABS s 3-robnim tesnilom iz TPE
Vmesna cev: PVC
Slepi pokrov: ABS s tesnilom iz EPDM

Tesnjenje:

plino- in vodotesno do 2,0 bar
Neprepustno za radon

Prenosi

Navodila za namestitev

HSI90/HSI150 (PDF)
Prenos

Poročila o preizkusih

HSI90 test report (PDF)
Prenos

Podatkovni list in razpisno besedilo

Za prenos podatkovnega lista in razpisna besedila izdelek konfigurirajte spodaj in prenesite s simbolom Download symbol .

Izvedbe

Debelina stene (mm)	Oznaka za naročanje	Številka artikla	GTIN
70	HSI90 1x1 K/70	3030309809	4052487254670	Vaš prenos za izbrano izvedbo: Podatkovni list Prenos (.pdf) Razpisna besedila GAEB XML (.x81) GAEB 90 (.d81) Besedilni pogled (.txt) Word (.docx) Število:
80	HSI90 1x1 K/80	3030304963	4052487254687	Vaš prenos za izbrano izvedbo: Podatkovni list Prenos (.pdf) Razpisna besedila GAEB XML (.x81) GAEB 90 (.d81) Besedilni pogled (.txt) Word (.docx) Število:
90	HSI90 1x1 K/90	3030309803	4052487254694	Vaš prenos za izbrano izvedbo: Podatkovni list Prenos (.pdf) Razpisna besedila GAEB XML (.x81) GAEB 90 (.d81) Besedilni pogled (.txt) Word (.docx) Število:
100	HSI90 1x1 K/100	3030303447	4052487223263	Vaš prenos za izbrano izvedbo: Podatkovni list Prenos (.pdf) Razpisna besedila GAEB XML (.x81) GAEB 90 (.d81) Besedilni pogled (.txt) Word (.docx) Število:
110	HSI90 1x1 K/110	3030318965	4052487243988	Vaš prenos za izbrano izvedbo: Podatkovni list Prenos (.pdf) Razpisna besedila GAEB XML (.x81) GAEB 90 (.d81) Besedilni pogled (.txt) Word (.docx) Število:
120	HSI90 1x1 K/120	3030303489	4052487211055	Vaš prenos za izbrano izvedbo: Podatkovni list Prenos (.pdf) Razpisna besedila GAEB XML (.x81) GAEB 90 (.d81) Besedilni pogled (.txt) Word (.docx) Število:
130	HSI90 1x1 K/130	3030303700	4052487243995	Vaš prenos za izbrano izvedbo: Podatkovni list Prenos (.pdf) Razpisna besedila GAEB XML (.x81) GAEB 90 (.d81) Besedilni pogled (.txt) Word (.docx) Število:
140	HSI90 1x1 K/140	3030303530	4052487244008	Vaš prenos za izbrano izvedbo: Podatkovni list Prenos (.pdf) Razpisna besedila GAEB XML (.x81) GAEB 90 (.d81) Besedilni pogled (.txt) Word (.docx) Število:
150	HSI90 1x1 K/150	3030303367	4052487222945	Vaš prenos za izbrano izvedbo: Podatkovni list Prenos (.pdf) Razpisna besedila GAEB XML (.x81) GAEB 90 (.d81) Besedilni pogled (.txt) Word (.docx) Število:
200	HSI90 1x1 K/200	3030303449	4052487223270	Vaš prenos za izbrano izvedbo: Podatkovni list Prenos (.pdf) Razpisna besedila GAEB XML (.x81) GAEB 90 (.d81) Besedilni pogled (.txt) Word (.docx) Število:
240	HSI90 1x1 K/240	3030303451	4052487223287	Vaš prenos za izbrano izvedbo: Podatkovni list Prenos (.pdf) Razpisna besedila GAEB XML (.x81) GAEB 90 (.d81) Besedilni pogled (.txt) Word (.docx) Število:
250	HSI90 1x1 K/250	3030303453	4052487223294	Vaš prenos za izbrano izvedbo: Podatkovni list Prenos (.pdf) Razpisna besedila GAEB XML (.x81) GAEB 90 (.d81) Besedilni pogled (.txt) Word (.docx) Število:
300	HSI90 1x1 K/300	3030303294	4052487222877	Vaš prenos za izbrano izvedbo: Podatkovni list Prenos (.pdf) Razpisna besedila GAEB XML (.x81) GAEB 90 (.d81) Besedilni pogled (.txt) Word (.docx) Število:
365	HSI90 1x1 K/365	3030303455	4052487223300	Vaš prenos za izbrano izvedbo: Podatkovni list Prenos (.pdf) Razpisna besedila GAEB XML (.x81) GAEB 90 (.d81) Besedilni pogled (.txt) Word (.docx) Število:
400	HSI90 1x1 K/400	3030303457	4052487223317	Vaš prenos za izbrano izvedbo: Podatkovni list Prenos (.pdf) Razpisna besedila GAEB XML (.x81) GAEB 90 (.d81) Besedilni pogled (.txt) Word (.docx) Število:
500	HSI90 1x1 K/500	3030303459	4052487223324	Vaš prenos za izbrano izvedbo: Podatkovni list Prenos (.pdf) Razpisna besedila GAEB XML (.x81) GAEB 90 (.d81) Besedilni pogled (.txt) Word (.docx) Število:
