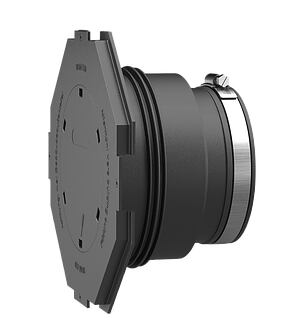

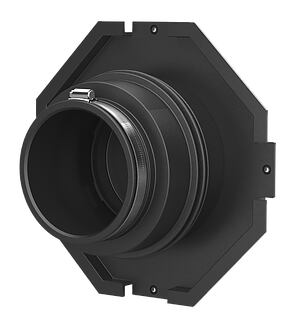

Universal-Wanddurchführung

ohne Stoßkante

UDM

Auf die Merkliste

Universal-Wanddurchführung - ohne Stoßkante

mit integriertem Anarbeitungsflansch
keine Änderung der Flussrichtung
druckdicht nach dem Betonieren

Durchflussoptimierte Wanddurchführung - beugt Ablagerungen und Rückstau im Abwassersystem vor. Ermöglicht durch die besondere Bauweise handelsübliche KG (2000)-Rohre direkt auf der Baustelle in, auf die Wandstärke angepasste, Wanddurchführungen zu verwandeln. Optional auch vorgefertigt auf Wandstärke lieferbar.

Fakten

Vorteile:

vor Ort ablängbar oder passend für Wandstärke lieferbar
einfache und schnelle Montage
optimal für Lagerhaltung geeignet

Lieferumfang:

Lieferumfang ohne KG-Rohr: Gummimanschette, Spannband, Manschettendeckel mit Anarbeitungsflansch und Blinddeckel zum Einschlagen, Lamellenstopfen (vormontiert)
Lieferumfang mit KG-Rohr: Gummimanschette, Spannband, Manschettendeckel mit Anarbeitungsflansch und Blinddeckel zum Einschlagen, Lamellenstopfen und KG (2000) Rohr (einbaufertig vormontiert)

Maße:

DN 100: Mindestwandstärke 200 mm
DN 150: Mindestwandstärke 240 mm

Eigenschaften:

für schalungsbündigen Einbau
einbaufertig blind verschlossen

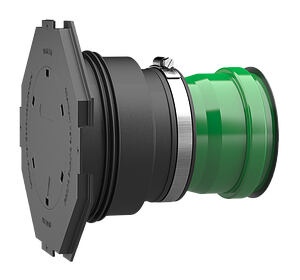

erhältlich für KG und KG2000 Rohre DN 110 und DN 160

Anwendungsbereich:

Wassereinwirkungsklasse DIN 18533: W1-E und W2.1-E
WU-Richtlinie: Beanspruchungsklasse 1 und 2

Werkstoff:

Gummimanschette: EPDM
Manschettendeckel: ABS
Spannband: W1
Lamellenstopfen: PE
KG-Rohr: PVC-U / KG2000-Rohr: PP

Dichtheit:

gas- und wasserdicht
radonsicher

Prüfungen/Normen:

KG2000-Rohr nach DIN EN 14758
KG-Rohr nach DIN EN 13476-2

Downloads

Montageanleitung

UDM (PDF, 1MB)

Prüfberichte

Datenblatt & Ausschreibungstext

Zum Download des Datenblattes und der Ausschreibungstexte, bitte das Produkt im unteren Bereich konfigurieren und über das Symbol Download symbol downloaden.

Varianten

KG-Rohr Nennweite	geeignet für Medienrohr Øa (mm)	Wandstärke (mm)	Bestellbezeichnung	VPE	Artikelnummer	GTIN
DN 100	110 mm	200	UDM100/200 KG	1	3030300189	4052487215534	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 100	110 mm	200	UDM100/200 KG	8	3030300189	4052487220620	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 100	110 mm	240	UDM100/240 KG	1	3030300191	4052487215558	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 100	110 mm	240	UDM100/240 KG	8	3030300191	4052487220644	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 100	110 mm	250	UDM100/250 KG	1	3030300193	4052487215572	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 100	110 mm	250	UDM100/250 KG	8	3030300193	4052487220668	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 100	110 mm	300	UDM100/300 KG	1	3030300195	4052487215596	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 100	110 mm	300	UDM100/300 KG	8	3030300195	4052487220682	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 100	110 mm	365	UDM100/365 KG	1	3030300198	4052487215626	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 100	110 mm	365	UDM100/365 KG	8	3030300198	4052487220712	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 100	110 mm	400	UDM100/400 KG	1	3030300200	4052487215640	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 100	110 mm	400	UDM100/400 KG	8	3030300200	4052487220736	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 100	110 mm	500	UDM100/500 KG	1	3030300202	4052487215664	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 100	110 mm	500	UDM100/500 KG	8	3030300202	4052487220750	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 150	160 mm	240	UDM150/240 KG	1	3030300205	4052487215695	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 150	160 mm	240	UDM150/240 KG	5	3030300205	4052487220781	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 150	160 mm	250	UDM150/250 KG	1	3030300207	4052487215718	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 150	160 mm	250	UDM150/250 KG	5	3030300207	4052487220804	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 150	160 mm	300	UDM150/300 KG	1	3030300210	4052487215749	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 150	160 mm	300	UDM150/300 KG	5	3030300210	4052487220835	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 150	160 mm	365	UDM150/365 KG	1	3030300213	4052487215770	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 150	160 mm	365	UDM150/365 KG	5	3030300213	4052487220866	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 150	160 mm	400	UDM150/400 KG	1	3030300215	4052487215794	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 150	160 mm	400	UDM150/400 KG	5	3030300215	4052487220880	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 150	160 mm	500	UDM150/500 KG	1	3030300217	4052487215817	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 150	160 mm	500	UDM150/500 KG	5	3030300217	4052487220903	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:

Lieferzeit abgehend: 3-5 Arbeitstage, Zwischenverkauf vorbehalten

KG-Rohr Nennweite	geeignet für Medienrohr Øa (mm)	Wandstärke (mm)	Bestellbezeichnung	VPE	Artikelnummer	GTIN
DN 100	110 mm	200	UDM100/200 KG2000	1	3030300190	4052487215541	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 100	110 mm	200	UDM100/200 KG2000	8	3030300190	4052487220637	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 100	110 mm	240	UDM100/240 KG2000	1	3030300192	4052487215565	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 100	110 mm	240	UDM100/240 KG2000	8	3030300192	4052487220651	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 100	110 mm	250	UDM100/250 KG2000	1	3030300194	4052487215589	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 100	110 mm	250	UDM100/250 KG2000	8	3030300194	4052487220675	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 100	110 mm	300	UDM100/300 KG2000	1	3030300196	4052487215602	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 100	110 mm	300	UDM100/300 KG2000	8	3030300196	4052487220699	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 100	110 mm	365	UDM100/365 KG2000	1	3030300199	4052487215633	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 100	110 mm	365	UDM100/365 KG2000	8	3030300199	4052487220729	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 100	110 mm	400	UDM100/400 KG2000	1	3030300201	4052487215657	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 100	110 mm	400	UDM100/400 KG2000	8	3030300201	4052487220743	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 100	110 mm	500	UDM100/500 KG2000	1	3030300203	4052487215671	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 100	110 mm	500	UDM100/500 KG2000	8	3030300203	4052487220767	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 150	160 mm	240	UDM150/240 KG2000	1	3030300206	4052487215701	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 150	160 mm	240	UDM150/240 KG2000	5	3030300206	4052487220798	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 150	160 mm	250	UDM150/250 KG2000	1	3030300208	4052487215725	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 150	160 mm	250	UDM150/250 KG2000	5	3030300208	4052487220811	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 150	160 mm	300	UDM150/300 KG2000	1	3030300211	4052487215756	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 150	160 mm	300	UDM150/300 KG2000	5	3030300211	4052487220842	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 150	160 mm	365	UDM150/365 KG2000	1	3030300214	4052487215787	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 150	160 mm	365	UDM150/365 KG2000	5	3030300214	4052487220873	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 150	160 mm	400	UDM150/400 KG2000	1	3030300216	4052487215800	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 150	160 mm	400	UDM150/400 KG2000	5	3030300216	4052487220897	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 150	160 mm	500	UDM150/500 KG2000	1	3030300218	4052487215824	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 150	160 mm	500	UDM150/500 KG2000	5	3030300218	4052487220910	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:

Lieferzeit abgehend: 3-5 Arbeitstage, Zwischenverkauf vorbehalten

KG-Rohr Nennweite	geeignet für Medienrohr Øa (mm)	Bestellbezeichnung	VPE	Artikelnummer	GTIN
DN 100	110 mm	UDM100	1	3030300188	4052487215527	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 100	110 mm	UDM100	24	3030300188	4052487220613	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 150	160 mm	UDM150	1	3030300204	4052487215688	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:
DN 150	160 mm	UDM150	15	3030300204	4052487220774	Ihr Download zur gewählten Variante: Datenblatt Download (.pdf) Ausschreibungstexte GAEB XML (.x81) GAEB 90 (.d81) Textansicht (.txt) Word (.docx) Anzahl:

Lieferzeit abgehend: 3-5 Arbeitstage, Zwischenverkauf vorbehalten
